CALCULATING THE HEIGHT OF CONVEYOR SHAFT AND FRAME (INCLUDING WEAR STRIP)
컨베이어 구동축(SHAFT)과 FRAME(WEAR STRIP포함) 높이 계산법
TABLE TOP CHAIN 은 드라이버 스프로켓에 들어가거나 테
일 스프로켓을 떠날 때의 chordal action(현악기 줄떨림 현
상) 때문에 약간씩 상승과 하강을 반복한다. 그러므로 스프
로켓은 약간 위로 올라가야 하며 그로 인해 스프로켓의 가장
높은 지점은 체인이 지나가는 wear strip (rail)의 상면보다
높을 수 없다. 그렇지 않으면 체인은 carry way에서 벗어나
게 될 것이다. 스프로켓 샤프트 축과 wear strip의 상단과의
높이는 B’’와 같아야 하며 그렇지 않은 경우 wear strip 의
끝단 부분을 경사지게 만들어야 한다.

Table top chain goes up and down when it goes into the driver sprocket or leaves the tail sprocket due to chordal action. Therefore, sprocket should be a little bit higher up and the highest point of sprocket should not be higher than the wear strip (rail) where the chain passes. Otherwise, the chain would deviate from the carry way. Sprocket shaft’s and wear strip’s height should be same as the height of B”. If that’s not the case, then the wear strip end part should be tilted.

  높이 계산법 CALCULATING THE HEIGHT
A=(P.C.D/2)+C
B=Dimension Values
B.Values(m/m) CHAIN SERIES NUMBERS
25.4 SP34.9S        SP50.8S
38.1 싱글힌지체인(플라스틱, SUS공통)
더블힌지체인(플라스틱, SUS공통)


3.58 P82.6CT P82.6CB P114.3CT P114.3CB
4.77 P190.5CHT P254.0CHT P304.8CHT
LBP95.3CHT LBP190.5CHT
3.175 플라스틱 싱글힌지 스텐레스 싱글힌지
플라스틱 더블힌지 스텐레스 더블힌지
5.94 SP34.9S        SP50.8S
10.312 60# WITH PLASTIC TOP PLACE
직선, 커브 공용(SP82.6S , SP304.8CT

COMMON FORM OF CONVEYOR DIRECTION CHANGE
컨베이어 방향 전환의 일반적인 형태

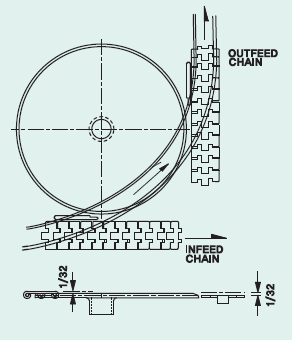

TURNTABLE TRANSPERS
SIDE TRANSFERS

DEADPLATE TRANSFERS
